SUSアンカーピンニング併用エポキシ樹脂注入工法

改修行程（例）

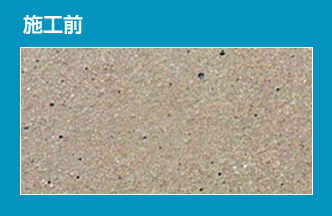

その1 調査・マーキング

打診棒を用い、タイル全数を調査。打診音に拠って浮いているタイルを確認。目地部に穿孔の為のマーキングを行う。

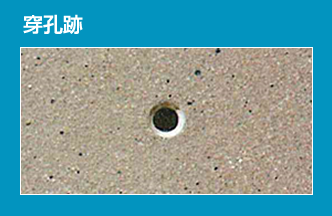

その2 穿孔

低騒音・低振動ドリルを使用して、コンクリートに穿孔を行う。径は6ｍｍ、深さは躯体コンクリートに30mm以上とする。

その3 孔内清掃

低振動ドリルで穿孔する際に、先端部の液体冷却材にて孔内洗浄を行う。

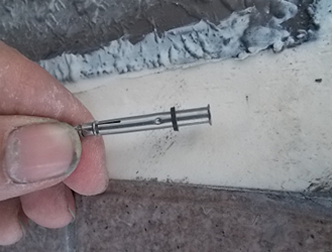

その4 アンカーピンの挿入

アンカーピンを穿孔した箇所に挿入し、専用の打ち込み棒で内部コーン（中玉）を所定の位置まで打ち込む。

その5 エポキシ樹脂注入

穴廻りを養生し、アンカーピン固定用エポキシ樹脂を手動式注入器を用い、静かに漏れが無い事を確認しながら注入する。

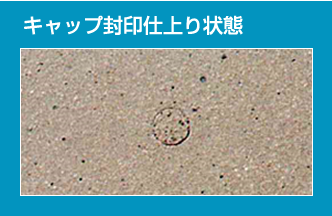

その6 表面仕上げ

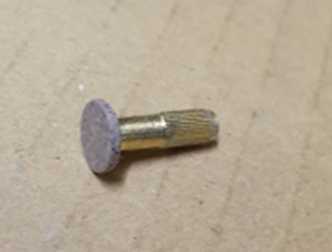

エポキシ樹脂注入完了後、タイルと同色に調色した化粧キャップを挿入する。

その7 清掃

周辺部にはみ出たエポキシ樹脂を取り除き、養生を剝す。最後にタイル面の清掃を行う。

改修方法

SUSアンカーピンニング併用エポキシ樹脂注入工法

施工方法

施工方法を図で見ると以下のような形になります。
断面図ではタイル・貼り付けモルタルとアンカーピンの状況が確認できます。
また、アンカー（穿孔）位置はタイル中央とし、タイル1枚に付き1ヶ所の穿孔を基本とします。

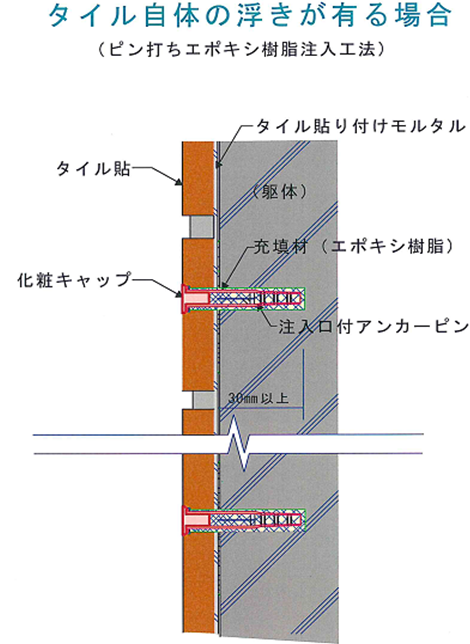

例：[断面図]

注１）施工はタイル１枚に付、１箇所を基本とします。
注２）基本、コンクリート直貼仕様に対応した工法です。

●解説

上記の図は改修状況の凡例です。
アンカーピンが建物躯体コンクリートまで打込まれ、エポキシ樹脂も充填され、タイルは貼り付けモルタルを通して建物躯体と接着されます。
また、タイルの穿孔は化粧キャップにてタイルの表層仕上げを施します。
この方法の利点は、美観を損ねない点とタイル本体を固定するので確実に落下防止が繋がると言った点が挙げられます。
